کابل فشار متوسط N2XSY چیست؟
کابل N2XSY کابل فشار متوسط تکرشته با هادی مس و عایق XLPE است. ساختار آن شامل لایههای نیمههادی در دو طرف عایق و شیلد فلزی از سیم و نوار مسی است که میدان الکتریکی را یکنواخت کرده و جریان خطا را هدایت میکند. روکش بیرونی این کابل مطابق کاتالوگ به رنگ قرمز است.

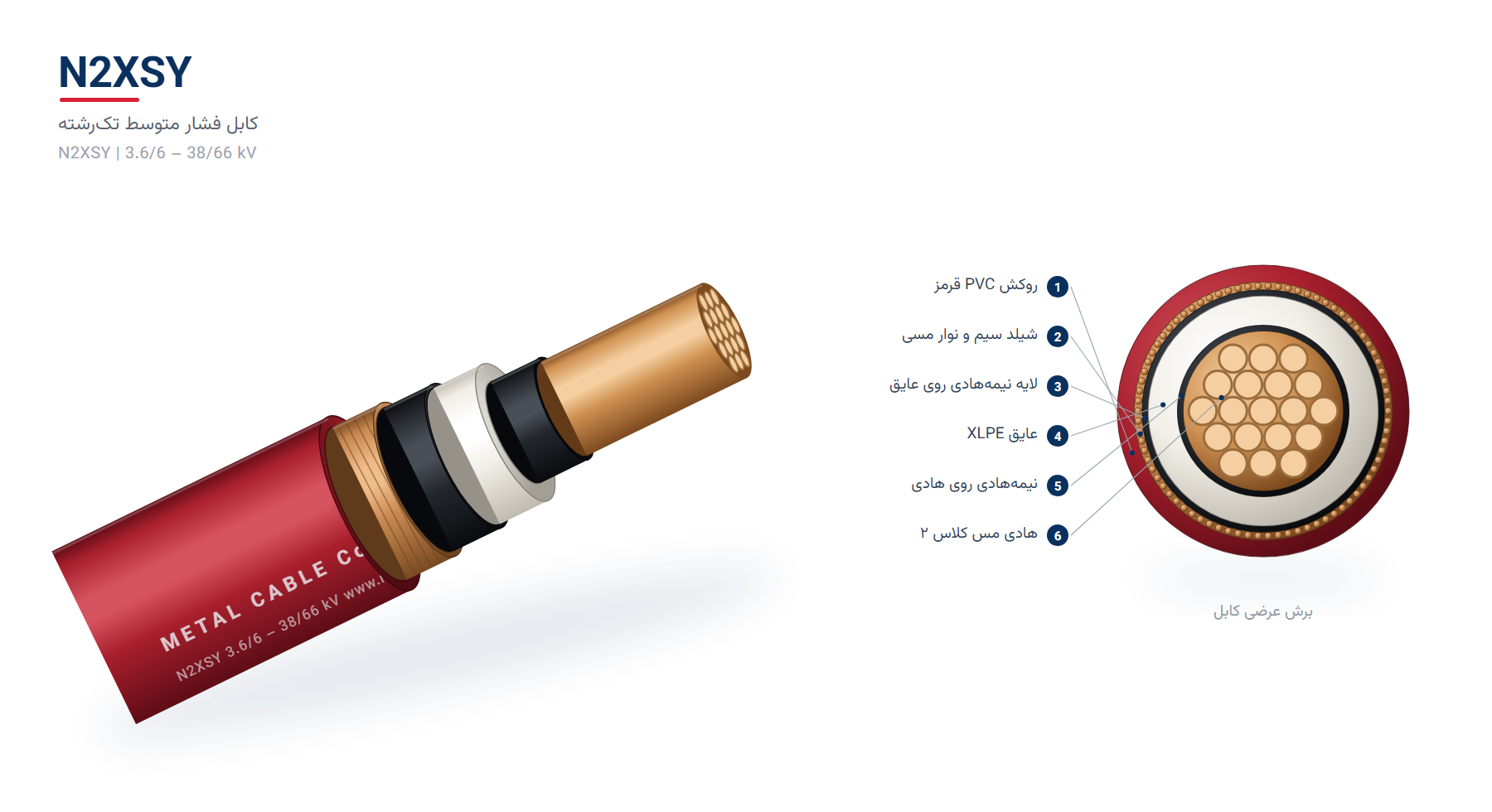

ساختار کابل N2XSY
- هادی: مس آنیلشده مطابق کلاس ۲ استاندارد IEC 60228، فشرده و گرد (RM)
- لایه نیمههادی روی هادی: ترکیب نیمههادی اکسترود شده
- عایق: پلیاتیلن کراسلینک شده (XLPE)
- لایه نیمههادی روی عایق: ترکیب نیمههادی بههمراه نوار نیمههادی
- شیلد فلزی: سیم مسی و نوار مسی بهصورت مارپیچ
- لایه پوششی: حداقل یک لایه نوار پلاستیکی
- روکش بیرونی: PVC اکسترود شده به رنگ قرمز (سایر رنگها بنا به سفارش)
کاربردهای N2XSY
- شبکههای توزیع برق عمومی
- نیروگاهها و پستهای فشار متوسط
- کارخانهها و مجتمعهای صنعتی
- نصب در فضای خشک و مرطوب، سینی کابل، کانال و دفن مستقیم
مشخصات فنی
| دمای کار | −۳۰ تا ۹۰+ درجه سانتیگراد |
| حداکثر دمای اتصال کوتاه | ۲۵۰ درجه سانتیگراد (حداکثر ۵ ثانیه) |
| مقاومت هادی | مطابق کلاس ۲ استاندارد IEC 60228 |
| ولتاژ تست | ۳٫۵ برابر U₀ به مدت ۵ دقیقه |
| حداقل شعاع خمش | ۱۵ برابر قطر کابل |
| مقاوم در برابر شعله | مطابق IEC 60332-1 |
| سطوح ولتاژ | 3.6/6 و 6/10 و 8.7/15 و 12/20 و 18/30 و 38/66 کیلوولت |
استانداردهای مرجع
- IEC 60502-2
- IEC 60840
جدول ابعاد و جریان مجاز
جدول کامل مقاطع، ابعاد، وزن و جریان مجاز N2XSY در کاتالوگ رسمی شرکت کابل متال ارائه شده است. دانلود کاتالوگ فشار متوسط
سفارش و استعلام قیمت
برای استعلام قیمت و موجودی کابل فشار متوسط N2XSY با واحد فروش شرکت کابل متال تماس بگیرید یا از طریق صفحه تماس با ما درخواست خود را ثبت کنید. تمامی محصولات با گواهینامههای ISO 9001، ISO 14001، ISO 45001 و ISO 29001 تولید میشوند.
